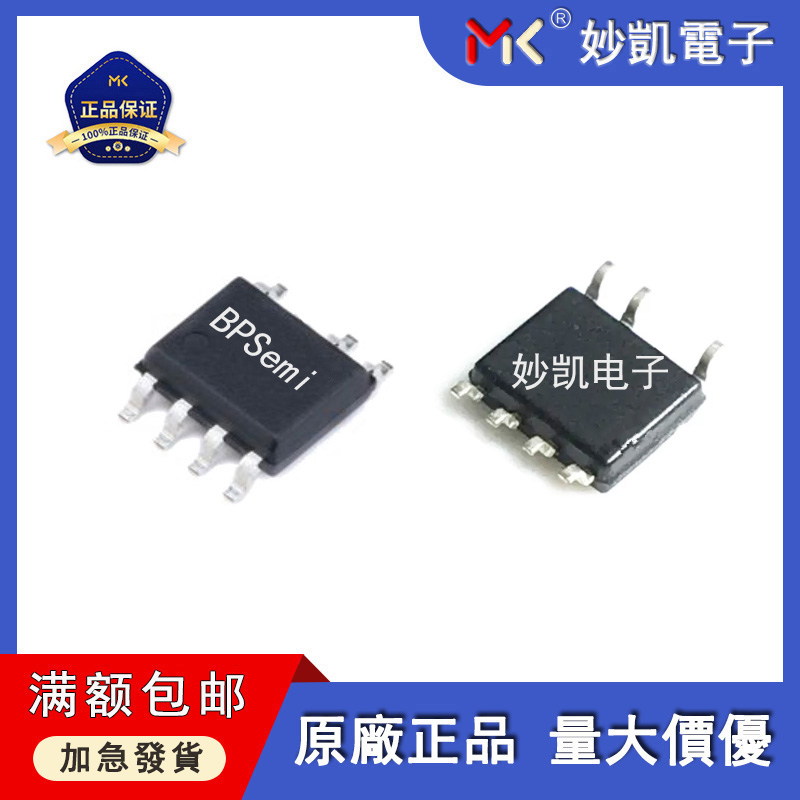

BP2367,AC/DC非隔離高PF降壓恒流驅動芯片DIP7
產品描述：
BP2367XN是一款帶有源功率因素校正的高精度非隔離型降壓型 PFCLED 驅動芯片，專為通用電源設計且具有恒流控制作用。且BP2367XN 工作在臨界導通模式，減小了開關損耗并優化了EMIl。BP2367XN 去除了VCC,COMP 電容以此簡化外部電路。它采用了特有的電流檢測技術，減少了外部元件的同時可實現高精度輸出電流，且擁有良好的線性調整率和負載調整率BP2367XN具有多重保護功能以加強系統可靠性，包括LED短路保護LED開路保護另外，BP2367XN 具有過熱調節功能，在驅動電源過熱時減小輸出電流，以提高系統的可靠性。
優勢 有源功率因數校正，高 PF值，低THD 無VCC和COMP電容 外置電流采樣電阻 電感電流臨界連續模式 LED短路保護 LED 開路保護(OVP 電阻調節) Enable功能兼容開關調色和感應燈 逐周期電流限流 過熱調節功能 采用DIP7封裝
應用領域 LED球泡燈 LED燈管 其它LED照明
| 產品型號 | 封裝 | 無VCC 無COMP | MOS內阻 | MOS耐壓 | 開路保護 | 內置CS電阻 | 內置 續流二極管 | 內置橋堆 | 輸出電流@Vout=72V（mA) (Vin=176V-265V) |
| BP2364DN | ASOP-8 | Y | 6.8Ω | 600V | External | Y | - | - | <220 |
| BP2366DN | SOP7 | Y | 4.5Ω | 600V | External | Y | - | - | <220 |
| BP2366EN | SOP7 | Y | 2.7Ω | 600V | External | Y | - | - | <240 |
| BP2367DN | DIP7 | Y | 4.5Ω | 600V | External | Y | - | - | <230 |
| BP2367EN | DIP7 | Y | 2.7Ω | 600V | External | Y | - | - | <260 |
| BP2329AJ | SOT23-6 | / | / | / | External | - | - | - | - |
| BP2362BH | SOP7 | Y | 9Ω | 500V | External | Y | - | - | <150 |
| BP2362CH | SOP7 | Y | 5Ω | 500V | External | Y | - | - | <180 |
| BP2362EH | SOP7 | Y | 3Ω | 500V | External | Y | - | - | <240 |
| BP2362GH | SOP7 | Y | 1.9Ω | 500V | External | Y | - | - | <270 |
| BP2362JH | SOP7 | Y | 1.9Ω | 600V | External | Y | - | - | <270 |
| BP2373B | ASOP-7 | Y | 8Ω | 500V | - | Y | Y | Y | <150 |
| BP2373CR | ASOP-7 | Y | 5.8Ω | 500V | - | Y | Y | Y | <180 |
